Фильтры для очистки воды засыпного типа

Фильтры для очистки воды засыпного типа

Основными видами загрязнения подземных вод в Подмосковье, да и в других регионах России, являются растворенное в воде железо, соли кальция и магния, обуславливающие жесткость воды, взвешенные в воде частицы органических соединений и механические примеси (песок, грязь). Вследствие этого вода приобретает мутный вид, неприятный привкус железа, плохо отстирывает белье, оставляет рыжие разводы на сантехнике и образует накипь в нагревательных элементах и механизмах стиральных машин. Для удаления этих загрязнений используются различные типы фильтров, главными из которых - подчеркнем, для применения в частных загородных домах, - являются фильтры для очистки воды засыпного типа (фильтры с зернистой загрузкой), состоящие из корпуса в виде баллона и расположенного на нем блока управления (см. рис. ниже). Ведь именно они обеспечивают как необходимое качество воды, так и требуемый высокий ее расход, характерный для загородных домов, в которых одновременно могут проживать от 3 до 6 и более человек, активно использующих воду для своих бытовых нужд (примеры см. в разделе "Портфолио").

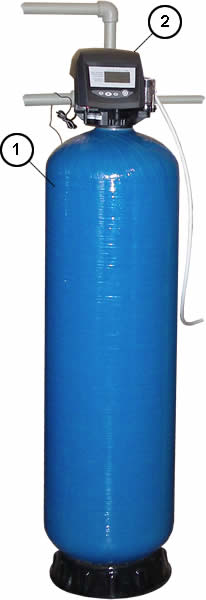

Все фильтры для очистки воды засыпного типа независимо от компании-производителя и своего назначения имеют практически одинаковую конструкцию и состоят из (в скобках приведены альтернативные названия соответствующих элементов):

1. Корпуса в виде баллона (бака, минерального бака) из коррозионностойкого материала (стеклопластика, нержавеющей стали и т.п.).
2. Блока управления (контроллера, клапана управления) для автоматической регенерации фильтра.
3. Входного и выходного патрубков, а таже дренажного патрубка для слива промывной воды.
4. Центрального распределительного стояка (водоподъемной трубы).
5. Нижнего распределителя (щелевой экранирующей фильеры).
6. Гравийной подложки (поддерживающего слоя из гравия).
7. Фильтрующей среды (зернистой загрузки, засыпки).

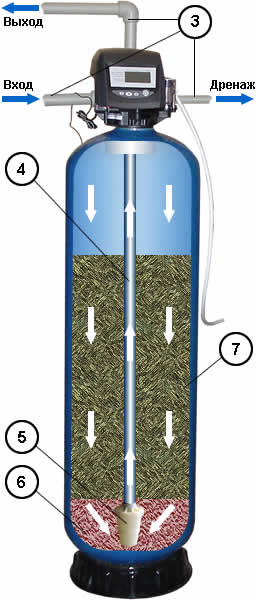

Фильтр для очистки воды засыпного типаПринцип работы засыпного фильтра для очистки воды

Прицип действия такого фильтра прост: неочищенная вода через входной патрубок поступает внутрь фильтра, проходит сверху вниз через слой фильтрующей среды и, очистившись, через нижнюю фильеру попадает в водоподъмную трубу, по которой уже движется вверх к выходному патрубку.

В процессе работы фильтры для очистки воды засыпного типа засоряются, поэтому периодически их необходимо промывать фильтруемой водой или восстанавливать (регенерировать). При этом различают как обратную, так и прямую промывку, а также реагентную регенерацию, когда фильтрующая среда промывается специальным реагентом, например, марганцовкой.

В связи с этим фильтры засыпного типа подразделяются на два подтипа:

1. Фильтры засыпного типа с безреагентной регенерацией путём обратной промывки

Наиболее часто технологический цикл регенерации такого фильтра состоит из двух ступеней:

а) Обратная промывка.
Заключается в том, что неочищенная вода со входного патрубка подается сразу в водоподъемную трубу (стояк). Через нижний распределитель вода проходит снизу вверх сквозь фильтрующую среду, взрыхляет ее, вымывает все засоряющие фильтр частицы и через дренаж сливается в канализацию. Таким образом, направление потока воды здесь меняется на обратное, откуда и название - обратная промывка.

б) Прямая промывка.
Здесь вода течет в том же направлении, что и при нормальном цикле фильтрации, однако очищенная вода поступает не в выходной патрубок, а сбрасывается в дренаж. Смысл ее в том, чтобы сбросить через дренаж остатки загрязняющих частиц и уплотнить фильтрующую загрузку после цикла обратной промывки.

Следует отметить, что засыпные фильтры с безреагентной регенерацией для обезжелезивания воды должны применяться в сочетании с предварительной подготовкой воды с помощью аэрационной, дозирующей или аэрационно-дозирующей системы. Выбор метода предварительной подготовки воды зависит от ряда условий, связанных с качеством исходной воды и других особенностей конкретного водоисточника.

2. Фильтры засыпного типа с реагентной (химической) регенерацией фильтрующей среды.

Данный вид регенерации используется, в основном, для ионообменных или многофункциональных фильтров засыпного типа, так как позволяет наиболее полно восстановить окислительную способность каталитической загрузки (например, Manganese Greensand). Технологический цикл регенерации этих фильтров, как правило, включает три ступени:

а) Обратная промывка (описание см. выше).

б) Промывка фильтрующей среды реагентом.
Концентрат регенерирующего раствора (соль, марганцовка) находится в специальной емкости (см. рис. 11 - 12 ниже), расположенной рядом с баком фильтра и соединенной с полостью фильтра отдельным трубопроводом. По сигналу с контроллера раствор начинает засасываться в клапан управления и смешиваться в определенной пропорции с поступающей на фильтр водой, при этом выходной патрубок перекрывается и открывается дренаж. Проходя через слой фильтрующей загрузки растворенный реагент восстанавливает ее фильтрующую способность и затем сбрасывается в дренаж. Направление потока воды такое же, как и в цикле нормальной фильтрации.

в) Прямая промывка (описание см. выше).

На практике при химической регенерации фильтрующей среды ступеней этой регенерации может быть больше, поскольку добавляются вспомогательные процессы: пополнение реагентного бака водой, дополнительное взрыхление фильтрующего слоя и другие.

Засыпные фильтры с реагентной регенерацией для обезжелезивания воды могут в некоторых случаях (при отсутствии в воде сероводорода) применяться без предварительной подготовки воды, однако мы почти всегда рекомендуем аэрировать воду из скважин.

Таким образом, комплектация сборочных единиц фильтров для очистки воды засыпного типа без химической регенерации фильтрующей среды будет следующей:

1. Напорный минеральный танк (бак, баллон) - 1 шт (см. рис.1).
2. Собственно фильтрующая среда - загрузка фильтра (может состоять из одного или нескольких компонентов) - х литров (см. рис. 2).
3. Поддерживающий слой из гравия.- х литров (см. рис.2).
4. Труба водоподъёмная с нижней щелевой экранирующей фильерой - 1 шт (см. рис. 3).
5. Клапан управления (автоматический или ручной по способу управления процессом регенерации). - 1 шт (см. рис. 4, 5, 6, 7).
6. Комплект портов для подсоединения к трубам (может различаться для разных клапанов управления) - 1 компл. (см. рис. 8, 9).
7. Верхняя щелевая экранирующая фильера (корзинка, применяется в некоторых фильтрах с очень лёгкой загрузкой (или при противоточной регенерации) – с катионитом, анионитом, иногда с активированным углём) - 1 шт (см. рис. 10).

Для фильтров с химической регенерацией фильтрующей среды к вышеперечисленным сборочным единицам добавляются:

8. Бак для хранения реагента (соль, марганцовка) - 1 шт (см. рис. 11, 12)
9.Солепровод и солезаборные устройства, фиттинги для их подсоединения. - 1 компл. (см. рис. 13, 14, 15, 16).

Напорный минеральный танк - Увеличить
Рис. 1
Образцы фильтрующих загрузок - Увеличить
Рис. 2
Нижняя экранирующая корзинка с трубой водоподъёмной - Увеличить
Рис. 3
Клапан управления 255/740 - Увеличить
Рис. 4
Клапан управления 255/760 - Увеличить
Рис. 5
Клапан управления 268/440 - Увеличить
Рис. 6
Клапан управления 268/740 - Увеличить
Рис. 7
Монтажный комплект KIT-255 - Увеличить
Рис. 8
Монтажный комплект P4-1 - Увеличить
Рис. 9
Верхняя щелевая экранирующая фильера - Увеличить
Рис. 10
Бак-солерастворитель BT-64 - Увеличить
Рис. 11
Бак для марганцовки - Увеличить
Рис. 12
Солепровод - Увеличить
Рис. 13
Солевая трубка с сеточкой - Увеличить
Рис. 14
Солевая трубка с башмачком Airstop - Увеличить
Рис. 15
464 клапан с солевой трубкой - Увеличить
Рис. 16

Типы поставляемых нами фильтров засыпного типа и цены на них см. на стр. "Типы засыпных фильтров для очистки воды".
Цены на комплектующие для фильтров засыпного типа см. на стр. "Прайс-лист на комплектующие", а также на сайте нашего интернет-магазина.
