Клапаны управления и контроллеры
Важнешими элементами систем очистки воды являются клапаны управления потоками воды (включение-выключение и перенаправление потоков) и электронные контроллеры, обеспечивающие работу
этих клапанов (задают последовательность переключения потоков). В комплексе клапаны управления и контроллеры поддерживают циклы автоматической регенерации (восстановления свойств) фильтрующих загрузок.
Компания «АкваФрешСистемс» в своей практике использует несколько типов клапанов управления, среди которых наиболее функциональным является клапан AUTOTROL американской
компании GE Water & Process Technologies.
Почему мы предпочитаем клапаны управления AUTOTROL.
При выборе устройства переключения потоков воды для регенерации засыпных установок для очистки воды (фильтров засыпного типа) мы руководствуемся следующими критериями:
- Возможностью промывать фильтр обратным потоком воды (снизу вверх), прямым потоком воды (сверху вниз), производить промывку фильтра реагентом с возможностью его всасывания при помощи встроенного в устройство эжектора, возможностью автоматически пополнять реагентный бак.
- Возможностью контролировать визуально, в каком режиме находится устройство переключения потоков со 100% достоверностью.
- Высокой надёжностью и износоустойчивостью вентилей, переключающих потоки.
Конструкция всех клапанов управления AUTOTROL имеет главную отличительную особенность, чего нет у других производителей подобных устройств – это отсутствие трущихся частей в рабочей среде (то есть в воде).

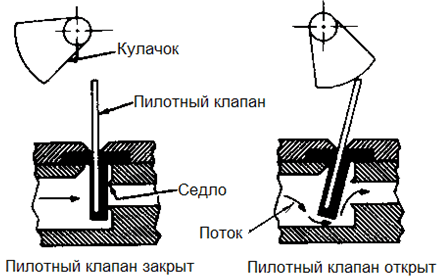

Конструкция клапана AUTOTROL (принцип действия)
Как видно из рисунка, пилотный клапан под воздействием кулачка, расположенного на кулачковом вале в верхней части клапана управления (не в воде, а снаружи),
поднимается или садится на седло, обеспечивая открытие или закрытие вентиля. Всевозможные загрязнения, в том числе и песок, проходящие с водой через каналы
управляющего клапана, при такой конструкции вентиля не могут его повредить. Именно поэтому клапаны управления AUTOTROL имеют неизменную конструкцию
уже 30 лет. Подробнее рассмотреть устройство клапанов управления AUTOTROL можно, скачав файл «Logix.doc» (6,92 MB).
Контроллеры для этих клапанов также поставляются компанией GE Water & Process Technologies под маркой GE
OSMONICS серии Logix, которые на текущий момент являются одними из самых совершенных и производительных на рынке аналогичных устройств.
Благодаря простоте программирования и дружественному пользовательскому интерфейсу, эти контроллеры поднимают технологию устройств управления на качественно новый уровень.
В сочетании с управляющими клапанами AUTOTROL моделей 255 и Performa, контроллеры Logix привносят новый потенциал в технологию профессиональной водоподготовки.

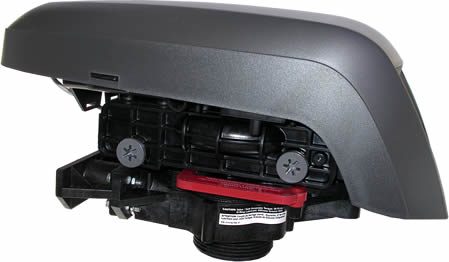

Контроллер Logix в сборе с клапаном AUTOTROL
Преимущества управляющих клапанов с контроллером Logix
1. Больше свободного места в верхней части клапана. Широкая верхняя пластина позволяет разместить вспомогательные устройства на клапане.
2. Высокое рабочее давление. Мощный электродвигатель развивает значительный крутящий момент, что обеспечивает надежную и длительную работу
при различных рабочих условиях.
3. Универсальное исполнение. Новый дизайн позволяет использовать контроллер во всех клапанах AUTOTROL.
4. Один размер. Новый кулачковый вал устойчив к воздействию изгибающего момента и не требует замены для различных программ регенерации.
5. Удобное крепление. Надежная система креплений позволяет легко и просто установить и подключить контроллер к клапану.
6. Простая установка. Полностью совместим с клапанами Autotrol 255, PerformaTM и Magnum ITTM.
7. Не ржавеет. Материалы, не подверженные коррозии.
8. Быстрый и легкий доступ. Единая пружина новой конструкции легко доступна для обслуживания.
9. Защита. Защитная крышка подходит как для клапанов AUTOTROL 255, так и для клапанов Performa.
10. Препятствие для грязи. Монтажная пластина и крышка создает барьер для грязи и пыли.
11. Защита от воды. Конструкция клапана обеспечивает защиту корпуса на уровне NEMA-3.
12. Соединения кабелей. Разъемы кабелей имеют надежный фиксатор.
13. Легкость в чтении. Высококонтрастный большой LCD-дисплей.
14. Защита электрических цепей. Закрытый корпус электронного модуля обеспечивает надежную защиту электрических схем.
15. Новый стандарт. Новейший дизайн электроники для всего разнообразия установок и длительного срока службы.
16. Удобство в работе. Возможность установки контроллера в 15 м от клапана управления.
17. Клапаны управления Autotrol 255 и Performa изготовлены из безопасных материалов из реестра NSF и проходят NSF/ANSI 44 сертификацию.
Программирование теперь легче, чем когда бы то ни было
Простая четырехкнопочная панель и большой дисплей |
В течение последних двух лет специалисты GE Osmonics проводили опрос круга потребителей – специалистов в области
водоподготовки с целью усовершенствования контроллеров следующего поколения. Было выяснено, что новый контроллер должен быть многоцелевым и, в то же время,
простым в настройке и эксплуатации. На сегодняшнем рынке контроллер серии Logix является непревзойденным по простоте программирования в сравнении с
аналогами. Теперь программирование стало настолько простым, что исчезла необходимость в инструкции по эксплуатации – настроить контроллер не сложнее, чем установить
время на электронных часах! |
При производстве в контроллеры серии Logix заранее вложена программа, составленная в соответствии с таблицами соли и операционными параметрами. Производитель
также вводит объем ионообменной смолы; при монтаже необходимо установить только текущее время, день недели, жесткость и уровень соли.
Нет необходимости в инструкции по запуску и эксплуатации!
Просто, быстро, легко
• Все, что связано с Logix – легко;
• Просто в понимании – меньше время на обучение;
• Быстрее монтаж и запуск системы.
Меньше номенклатура запасных частей, больше экономия денег
• Серия Logix позволяет значительно уменьшить номенклатуру клапанов и запчастей;
• Серия клапанов Streamline – для специфических установок.
Новая документация и инструкции по эксплуатации
• Техническая литература для дилеров-покупателей с возможностью вставки собственного имени или логотипа;
• Исчерпывающее руководство по пользованию для профессионалов с полной информацией по сборке, обслуживанию и ремонту.
Контроллер для любых установок
Logix 740 time clock – простой временной контроллер с возможностью установки регенерации/промывки с периодичностью от 2-х раз в сутки до 99-ти
дней. Контроллер 740 может использоваться как в установках умягчения, так и фильтрах (с функцией регулирования длительности обратной промывки). В нем также
есть функция начала регенерации по сигналу с управляющего устройства. Этот контроллер наиболее подходит для бытовых и малых промышленных установок с объемом
загрузки до 84 л.
Logix 760 demand – данный контроллер со встроенным расходомером устанавливает новый стандарт по экономичности и эффективности работы. Контроллер
760 включает в себя функцию 28-мидневного резерва с возможностью изменения времени начала регенерации. Это экономичный и производительный контроллер для
бытовых и малых промышленных установок с объемом загрузки до 84 л .
Logix 742 С&l time clock – позволяет программировать длительность каждого из циклов работы, обеспечивает выходной сигнал и включает в себя
функцию Maintance Interval TM. Данный контроллер устанавливается на клапаны от "255" до AquaMatic 6” .
Logix 762 С&l demand – контроллер, снабженный максимальным набором функций: полностью программируемые времена циклов работы, функция запрета
регенерации при многобаковом управлении, двойная последовательная (Twin Alternating) или параллельная (High Flow) система, программируемый выходной сигнал и т.д.
Logix 762 идеален для использования в промышленных системах с большим числом баков.
| ФОТОАЛЬБОМ. Контроллеры Logix на объектах АКВАФРЕШСИСТЕМС |
 |
 |
 |
 |
Наши цены на клапаны управления и контроллеры см. здесь.
