Оборудование для аэрации воды и дозирования реагентов в процессе предварительной подготовки воды
В воде из глубоких артезианских источников практически полностью отсутствует кислород и имеется избыток углекислоты и сероводорода. Доставить кислород
в воду, удалить сероводород и избыточную углекислоту позволяет процесс аэрации воды. При этом кислород, растворяясь в воде, вступает в химическую реакцию с двухвалентным
железом, переводя его в нерастворимую трёхвалентную форму. В процессе безнапорной аэрации воды большая часть сероводорода и углекислого газа выветривается. Поэтому аэрация
- одна из важнейших стадий предварительной подготовки воды перед фильтрацией. Игнорирование этого процесса приводит к развитию сульфатредуцирующих прцессов
и восстановлению сероводорода в воде. В результате падает эффективность каталитических фильтров- обезжелезивателей, появляется неприятный запах в горячей воде, вызванный
присутствием сероводорода.
Безнапорные аэрационные системы
Компания «АкваФрешСистемс» разработала и успешно применяет ряд безнапорных аэрационных
систем, состоящих из следующего оборудования:
1. Безнапорная аэрационная емкость объёмом 400, 750 или 1000 литров (см. Рис.1-3).
2. Распылитель для монтажа в емкость с потоком в 3,6 куб.м./ч, 5 куб.м./ч (см. Рис. 4 )
3. Клапан впускной поплавковый или клапан электромагнитный с выключателем поплавковым (см. Рис. 5)
или реле уровня с электродами.
4. Компрессор низконапорный (см. Рис. 6 ).
5. Комплект аэраторов (см. Рис. 2).
6. Насос второго подъёма / сетевой насос (см. Рис.2).
7. Гидроаккумулятор на 100, 200 или более литров (см. Рис. 2).
8. Реле давления и магнитный пускатель насоса (см. Рис .2).
9. Выключатель поплавковый сухого хода насоса (см. Рис. 7).
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис.4 |
Рис. 5 |
Рис. 6 |
Рис. 7 |
|
| Все фото выполнены с реальных сданных объектов |

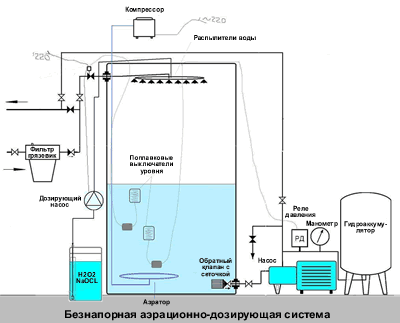

Рис. 8 - Технологическая схема безнапорной аэрационно-дозирующей системы
Принцип действия
Вода от источника под давлением подаётся в аэрационную ёмкость. В аэрационной ёмкости с общим рабочим объёмом 400, 700 или более литров и запасом воды равным половине емкости происходит предварительная подготовка воды к процессу фильтрации.
Вода в ёмкость выливается через специальные форсунки, обеспечивающие распыление мелкими каплями. Капли падают на поверхность воды с высоты 0,9-1,1 м. Отключение
подачи воды обеспечивает электромагнитный клапан, который закрывается при пропадании сигнала поплавкового выключателя, когда уровень воды в аэрационной
ёмкости достигает заданного. Компрессор для барботажа воздуха через толщу воды, находящейся в нижней половине аэрационной ёмкости, подаёт воздух на трубчатый
мембранный аэрационный элемент, установленный в нижней части ёмкости.
Для ускорения окислительных реакций, повышения Ph, ускорения процесса окисления сероводорода и двухвалентного железа и марганца при больших непрерывных расходах
воды дополнительно установлен перистальтический дозирующий насос, подающий в аэрационную ёмкость жидкий окислитель или другой реагент по необходимости.
Из аэрационной ёмкости воду забирает центробежный насос второго подъёма, работающий реле давления и гидроаккумулятором, что обеспечивает автоматическую
подачу воды с заданным напором. Для обеспечения защиты насоса по сухому ходу аэрационная ёмкость оборудована поплавковым выключателем сухого хода. Насос
второго подъёма подает воду на фильтры для дальнейшей обработки.
Выбор конкретного оборудования для аэрационных систем зависит от заданного расхода воды через фильтры. При этом подача воды в ёмкость, поток распылителя
воды и расход насоса второго подъёма должны быть согласованы между собой. При недостаточной подаче воды в аэрационную ёмкость её объём необходимо увеличить.
Высота падения капель воды составляет от 0,6 до 1,0 м, поэтому аэрационная ёмкость заполнена водой наполовину.
Расход насоса второго подъёма должен быть достаточным, чтобы обеспечить промывку фильтра обезжелезивателя. Как правило, фильтр- обезжелезиватель требует на промывку
расход воды в три раза больше своего номинала при фильтрации.
Преимущества наших безнапорных аэрационных систем
Заказав у нас аэрационную систему, Вы получите высококлассное оборудование, не требующее регулярного обслуживания и работающее абсолютно надёжно, потому что:
1. Безнапорная аэрационная емкость объёмом 400, 750 или 1000 литров, изготовленная из пищевого полиэтилена, имеет практически неограниченный
срок службы. Наличие крышки исключает разбрызгивание капель воды в помещении. Ёмкость в большинстве случаев проходит в стандартный дверной проём.
2. Оригинальный распылитель воды для монтажа в емкость с потоком в 3,6 куб.м./ч, 5 куб.м./ч. имеет конструкцию, которая совсем не забивается отложениями железа и не требует
периодической очистки, при этом происходит мелкодисперсное распыление воды, чего невозможно добиться никаким другим приспособлением.
3. Клапан электромагнитный с выключателем поплавковым или с реле уровня с электродами
обеспечивают надёжное запирание потока воды, когда уровень в ёмкости достиг заданного. Клапан электромагнитный легко разбирается и прочищается, хотя в
нашей многолетней практике такой необходимости никогда не возникало.
4. Компрессор низконапорный имеет относительно низкую стоимость при достаточно хороших характеристиках, позволяя обеспечить глубокую аэрацию воды.
5. Аэратор трубчатый мелкопузырчатый великолепно зарекомендовал себя в промышленных системах аэрации и благодаря своей конструкции будет работать практически вечно
без кольматации отверстий для воздуха и не требует никакого обслуживания.
6. Широкий выбор насосов удволетворит самого взыскательного заказчика. Насос второго подъёма / сетевой насос, предлагаемый
нами, имеет оптимальное соотношение цена / качество при выдающихся гидравлических характеристиках.
7. Гидроаккумулятор на 100, 200 или более литров позволит сохранить ресурс насоса за счёт снижения частоты включений насоса, а также
обеспечить небольшой запас воды при отключении электропитания.
8. Реле давления и магнитный пускатель насоса подобраны таким образом, чтобы обеспечить максимальную надёжность включения
и выключения насоса.
9. Выключатель поплавковый "PREX" сухого хода насоса предназначен для работы на большой глубине и обеспечивает наиболее надёжную
защиту насоса от сухого хода.
Кроме того, в особых случаях, когда требуется удаление очень большого количества сероводорода, мы применяем в дополнение ко всему вышеперечисленному метод
вакуумной деаэрации. Для его реализации мы устанавливаем центробежный вентилятор для откачки воздуха из аэрационной ёмкости и загружаем в ёмкость специальную насадку,
обеспечивающую протекание процесса плёночной дегазации воды.
Применение нашего оборудования позволяет навсегда избавиться от проблемы сероводорода и решить попутно вопросы удаления свободной углекислоты и окисления двухвалентного железа.
Применение безнапорных аэрационных систем удорожает и усложняет конструкцию Вашей системы водоочистки, однако это единственный способ
выветрить сероводород и углекислый газ, а также избавиться от проблемы еженедельного обслуживания системы водоочистки.
При высоком содержании сероводорода в воде в аэрационную ёмкость производится дозирование реагента-окислителя.
Также дозирование производится при больших суточных расходах воды относительно объёма ёмкости.
Дозирующий насос подает в сырую воду реагент, окисляющий сероводород, железо, марганец, снижающий окисляемость и повышающий ph. Реагент подмешивается к воде
непосредственно в аэрационном баке или перед входом фильтра-обезжелезивателя. В качестве окислителя наиболее часто используются растворы гипохлорита натрия,
перекиси водорода.
Комплект для дозирования состоит из следующего оборудования:
1. Дозирующий насос низкого давления.
2. Блок управления дозирующим насосом или блок пропорционального дозирования (опционально).
3. Канистра для хранения реагента-окислителя.
Напорные аэрационные системы
Кроме безнапорных аэрационных систем, существуют и успешно применяются напорные
аэрационные системы, состоящие из следующего оборудования.
1. Аэрационная колонна (баллон типоразмера 0844, 1044, 1344 или большего).
2. Оголовок аэрационной колонны с воздухоотделительным клапаном.
3. Компрессор высоконапорный.
4. Датчик потока воды.
Применение напорных аэрационных систем позволяет насытить воду кислородом для окисления железа до трёхвалентной формы, но малоэффективно
в борьбе с сероводородом, поэтому для удаления сероводорода в совокупности с напорной аэрационной системой мы используем следующее дозирующее оборудование:
1. Дозирующий насос высокого давления.
2. Блок пропорционального управления дозирующим насосом.
3. Канистра для хранения реагента-окислителя.
При этом, если в блоке пропорционального управления дозирующим насосом имеется выход для подключения компрессора, датчик потока в аэрационном комплекте можно
исключить. В состав блока пропорционального дозирования входит импульсный водосчётчик, который монтируется, как правило, на выходе фильтра-обезжелезивателя.
Дозирующие системы (без аэрации)
Дозирование реагента-окислителя перед подачей воды на фильтр-обезжелезиватель можно применять без аэрации воды. В этом случае используется следующий комплект
оборудования:
1. Дозирующий насос высокого давления.
2. Блок пропорционального управления дозирующим насосом.
3. Канистра для хранения реагента-окислителя.
Применение только дозирующего оборудования без сочетания с аэрацией даёт результат при очень точном подборе дозы реагента-окислителя.
Результат будет стабильным, если регулярно следить за наличием реагента-окислителя в канистре и вовремя полностью заменять содержимое канистры (от одного раза
в две недели до раза в неделю). Однако, бывают источники воды, на которых применение только дозирования неэффективно.
В любом случае, применение совокупности методов аэрации и дозирования даёт лучшие результаты и снижает расход реагента-окислителя.

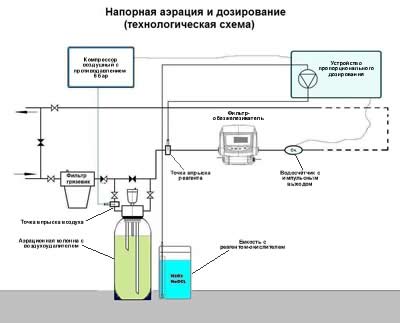

Рис. 9 - Технологическая схема напорной аэрационно-дозирующей системы
В качестве реагента-окислителя мы успешно прменяем гипохлорит натрия (Na-O-Cl) или перекись водорода (H-O-O-H)
Оба соединения неустойчивы и легко освобождают атом кислорода, превращаясь при этом соответственно в поваренную соль и воду.
